水環真空泵是液環真空泵中更常見的一種。液環式真空泵是帶有多葉片的轉子偏心裝在泵殼內。當它旋轉時，把液體拋向泵殼并形成與泵殼同心的液環，液體同轉子葉片形成了容積周期變化的旋轉變?nèi)菡婵毡谩．?dāng)工作液體為水時，稱水環真空泵。

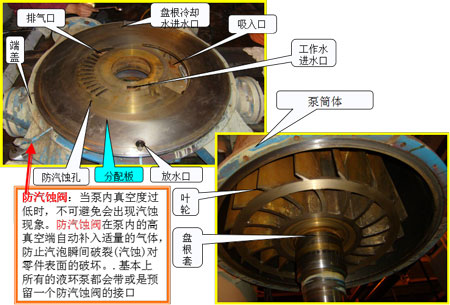

水環真空泵爆炸圖

1-軸承封蓋；2-吸氣口；3-端蓋；4-前吸排氣圓盤；5-葉輪
6-軸；7-泵體；8-后吸排氣圓盤；9-端蓋；10-排氣口

水環泵更初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。由于真空應用技術的飛躍發展，水環泵在粗真空獲得方面一直被人們所重視。由于水環泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵、含水的氣體，因此，水環泵應用日益增多。

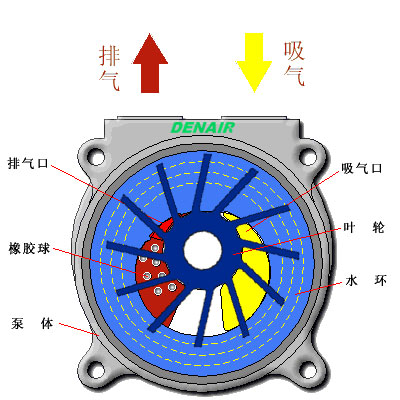

水環真空泵結構圖

水環真空泵的工作原理：

如上圖：在泵體中裝有適量的水作為工作液。當葉輪按圖中順時針方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的上部分內表面恰好與葉輪輪轂相切，水環的下部內表面剛好與葉片底端接觸(實際上葉片在水環內有一定的插入深度)。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。

水環真空泵的優點：

●結構簡單，制造精度要求不高，容易加工。

●結構緊湊，泵的轉數較高，一般可與電動機直聯，無須減速裝置。故用小的結構尺寸，可以獲得大的排氣量，占地面積也小。

●壓縮氣體基本上是等溫的，即壓縮氣體過程溫度變化很小。

●由于泵腔內沒有金屬磨擦表面，無須對泵內進行潤滑，而且磨損很小。轉動件和固定件之間的密封可直接由水封來完成。

●吸氣均勻，工作平穩可靠，操作簡單，維修方便。

水環真空泵的缺點：

●效率低，一般在30%左右，較好的可達50%。

●真空度低，這不僅是因為受到結構上的限制，更重要的是受工作液飽和蒸氣壓的限制。用水作工作液，極限壓強只能達到2000~4000Pa。用油作工作液，可達130Pa。

總之，由于水環泵中氣體壓縮是等溫的，故可以抽除易燃、易爆的氣體。由于沒有排氣閥及摩擦表面，故可以抽除帶塵埃的氣體、可凝性氣體和氣水混合物。有了這些突出的特點，盡管它效率低，仍然得到了廣泛的應用。
