氣體輸送真空泵種類介紹大全
時間:2019-06-04 16:55
來源:德耐爾真空泵
作者:Denair
點擊:次
漲知識|全面的氣體傳輸真空泵的種類介紹?？赡軅€別小伙伴還不知道，今天就一起再來普及一下氣體傳輸真空泵的種類吧！
按真空泵的工作原理，真空泵基本上可以分為兩種類型，即氣體傳輸泵和氣體捕集泵。但隨著真空應用技術在生產和科學研究領域中對其應用壓強范圍的要求越來越寬，大多需要由幾種真空泵組成真空抽氣系統共同抽氣后才能滿足生產和科學研究過程的要求，因此選用不同類型真空泵組成的真空機組進行抽氣的情況較多，下面小編為您大致介紹一下，其中氣體傳輸真空泵的一些種類。
氣體傳輸泵是一種能使氣體不斷的吸入和排出，借以達到抽氣目的的真空泵，這種泵基本上有兩種類型：
第一大類型就是變?nèi)菡婵毡茫鹤內菡婵毡檬抢帽们蝗莘e的周期性變化來完成吸氣和排氣過程的一種真空泵。氣體在排出前被壓縮。這種泵分為往復式及旋轉式兩種：
1、往復真空泵：是利用泵腔內活塞做往復運動，將氣體吸入、壓縮并排出。因此，又稱為活塞式真空泵（隔膜式真空泵也是一種往復式真空泵）。
2、旋轉真空泵：是利用泵腔內轉子做旋轉運動，將氣體吸入，壓縮并排出。旋轉真空泵又有如下幾種型式：
1）油封式真空泵：它是利用油類密封各運動部件之間的間隙，減少有害空間的一種旋轉變?nèi)菡婵毡?。這種泵通常帶有氣鎮裝置，故部分又稱氣鎮式真空泵。按其結構特點分為如下五種型式：
a)旋片式真空泵：轉子以一定的偏心距裝在泵殼內并與泵殼內表面的固定面靠近，在轉子槽內裝有兩個(或兩個以上)旋片，當轉子旋轉時旋片能沿其徑向槽往復滑動且與泵殼內壁始終接觸，此旋片隨轉子一起旋轉，可將泵腔分成幾個可變?nèi)莘e。
b)滑閥式真空泵：在偏心轉子外部裝有一個滑閥，轉子旋轉帶動滑閥沿泵殼內壁滑動和滾動，滑閥上部的滑閥桿能在可擺動的滑閥導軌中滑動，而把泵腔分成兩個可變?nèi)莘e。
c)定片式真空泵：在泵殼內裝有一個與泵內表面靠近的偏心轉子，泵殼上裝有一個始終與轉子表面接觸的徑向滑片，當轉子旋轉時，滑片能上、下滑動將泵腔分成兩個可變?nèi)莘e。
d)余擺線式真空泵：在泵腔內偏心裝有一個型線為余擺線的轉子，它沿泵腔內壁轉動并將泵腔分成兩個可變?nèi)莘e。
e)多室旋片式真空泵：在一個泵殼內并聯裝有由同一個電動機驅動的多個獨立工作室的旋片真空泵。
2）液環式真空泵：帶有多葉片的轉子偏心裝在泵殼內，當它旋轉時，把液體(通常為水或油)拋向泵殼形成泵殼同心的液環，液環同轉子葉片形成了容積周期變化的幾個小容積，介質為水時也叫水環真空泵。

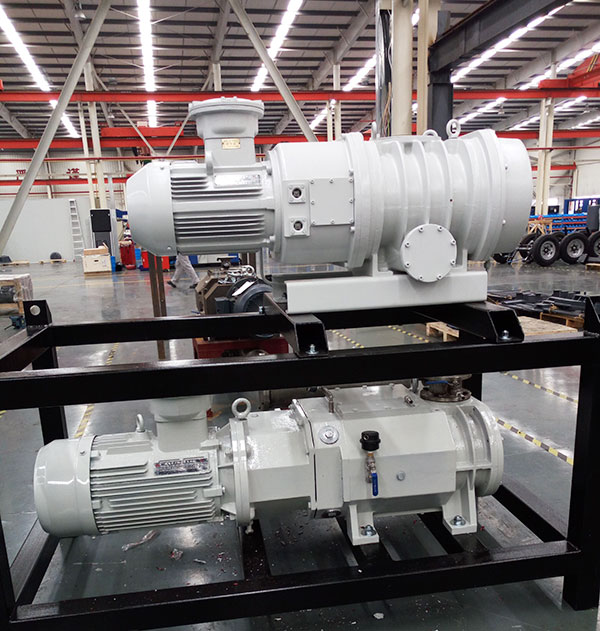

3）羅茨真空泵：泵內裝有兩個相反方向同步旋轉的雙葉形或多葉形的轉子，轉子間、轉子同泵殼內壁之間均保持一定的間隙。它屬于旋轉變?nèi)菡婵毡?。機械增壓泵即為這種型式的真空泵。

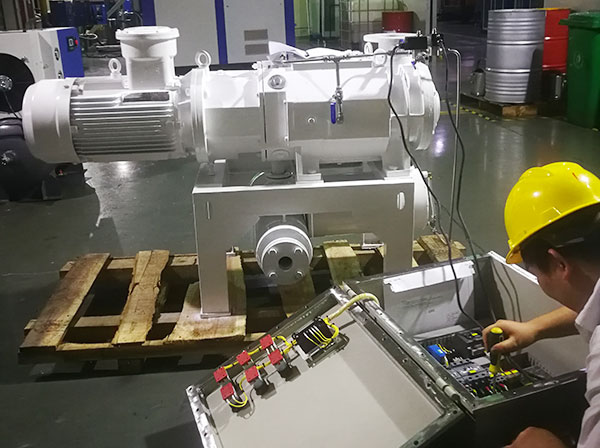

4）螺桿真空泵：利用一對螺桿，在泵殼中作同步高速反向旋轉而產生的吸氣和排氣作用的抽氣設備，它是油封式真空泵的更新?lián)Q代產品，能抽除含有大量水蒸汽及少量粉塵的氣體場合，在國內各大制藥和化工企業得到廣泛應用。
5）爪式真空泵：爪式真空泵原理類似與羅茨，利用兩個爪型轉子與泵腔形成抽氣容積，旋轉過程中轉子可自動開閉。
6）渦旋真空泵：渦旋真空泵是由渦旋壓縮機演化而來的一種無油真空泵。
其中螺桿真空泵、爪式真空泵以及渦旋真空泵等又可以稱為干式真空泵，可以實現不用油類密封。
第二大類是動量傳輸泵。這種泵是依靠高速旋轉的葉片或高速射流，把動量傳輸給氣體或氣體分子，使氣體連續不斷地從泵的入口傳輸?shù)匠隹?。具體可分為下述幾種類型：
1、分子真空泵：它是利用高速旋轉的轉子把能量傳輸給氣體分子，使之壓縮、排氣的一種真空泵。它有如下幾種型式：
1）牽引分子泵：氣體分子與高速運動的轉子相碰撞而獲得動量，被送到出口，因此，是一種動量傳輸泵。
2）渦輪分子泵：泵內裝有帶槽的固盤或帶葉片的轉子，它在定子圓盤（或定片）間旋轉。轉子圓周的線速度很高。這種泵通常在分子流狀態下工作。
3）復合分子泵：它是由渦輪式和牽引式兩種分子泵串聯組合起來的一種復合式分子真空泵。
2、噴射真空泵：它是利用文丘里（Venturi）效應的壓力降產生的高速射流把氣體輸送到出口的一種動量傳輸泵，適于在粘滯流和過渡流狀態下工作。這種泵又可詳細地分成以下幾種：
?、僖后w噴射真空泵：以液體（通常為水）為工作介質的噴射真空泵。
?、跉怏w噴射真空泵：以非可凝性氣體作為工作介質的噴射真空泵。
?、壅魵鈬娚湔婵毡茫阂哉魵猓ㄋ?、油或示等蒸氣）作為工作介質的噴射真空泵。
3、擴散泵：以低壓高速蒸氣流（油或示等蒸氣）作為工作介質的噴射真空泵。氣體分子擴散到蒸氣射流中，被送到出口。在射流中氣體分子密度始終是很低的，這種泵適于在分子流狀態下工作。可分為：
①自凈化擴散泵：泵液中易揮發的雜質經專門的機械輸送到出口而不回到鍋爐中的一種油擴散泵。
?、诜至羰綌U散泵：這種泵具有分留裝置，使蒸氣壓強較低的工作液蒸氣進入高真空工作的噴嘴，而蒸氣壓強較高的工作液蒸氣進入低真空工作的噴嘴，它是一種多級油擴散泵。
