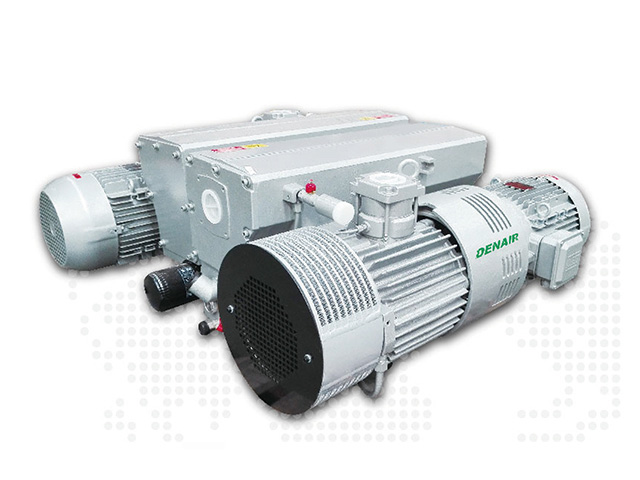

　　旋片式真空泵是一種油封式機械真空泵，是真空技術中基本的真空獲得設備之一。



　　旋片式真空泵可以抽除密封容器中的干燥氣體，若附有氣鎮裝置，還可以抽除一定量的可凝性氣體。但它不適于抽除含氧過高的，對金屬有腐蝕性的、對泵油會起化學反應以及含有顆粒塵埃的氣體。有單級旋片真空泵和雙級真空泵兩種。






　　1結構說明



　　旋片式真空泵是一種容積泵，它借助于旋片在泵腔中連續運轉將氣體吸入并壓縮，最后由排氣口排出。泵主要由定子、轉子、旋片等組成，轉子被偏心地裝入定子腔內。轉子槽中有兩塊旋片，旋片彈簧置于兩旋片之間。定子上的進、排氣口被轉子和旋片分離為兩部分。



　　當轉子在定子腔內旋轉時，旋片在彈簧張力與本身離心力的共同作用下其端部緊貼于泵腔內壁滑動，周期性地將進氣口側的腔內容積擴大而吸入氣體，同時逐漸縮小排氣口的容積，將已吸入的氣體壓縮，然后從排氣口排出從而達到抽氣的目的。



　　2特點及適用范圍



　　特點：



　　真空泵吸氣口安裝有金屬絲網的粗過濾器。能防止固體的外來塵粒吸入泵腔。油分離器內安裝有高效油氣分離效果的排氣過渡器。停泵時，內置于吸氣口的吸氣閥使泵與被抽系統隔離，防止油返入被抽系統。泵由空氣冷卻。XD旋片真空泵所有的泵均由直聯的電動機通過彈性聯軸器驅動。



　　適用范圍：
　　真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。



　　入口壓力范圍：100Pa—100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。



　　真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。



　　一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機必須符合相關的標準。



　　3應用



　　其工作壓強范圍為101325－1.33×10-2（Pa）屬于低真空泵。它可以單獨使用，也可以作為其它高真空泵或超高真空泵的前級泵。它已廣泛地應用于冶金、機械、軍工、電子、化工、輕工、石油及醫藥等生產和科研部門。 旋片式真空泵是抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高泵連接在一起作為前級泵使用。



　　旋片式真空泵是用以抽除特定密封容器內的氣體，使該容器獲得一定真空的基本設備，由于現代科學技術的高度發展，旋片真空泵的應用遍及各個科學領域和各種企業事業單位，可供冶金、化工、輕工、石油、醫療、制藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生產與教學之用。并廣泛在榨油機上使用。



　　由于旋片真空泵是用黑色金屬制造，而且比較精密，整個泵的工作都是聯系在一起的，所以旋片真空泵不適用于抽除含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使用。如有氣鎮裝置的泵，可抽除一定地的可凝汽體。



　　4使用



　　啟動前先檢查水冷泵的冷卻水是否接通，當環境溫度較低時，可用手搬動皮帶輪，使泵腔內的油排入油箱。然后按動電機按鈕送電，注意電源方向是否接反，泵旋轉方向是否正確。


　　檢查真空泵油量是否在油標線附近；接通被抽系統閥門時不要開得太快，防止大量噴油；運轉中注意有無不正常的噪聲和沖擊聲，注意泵的油溫升高，有局部過熱時立即停泵，防止卡泵或磨損。停泵一定要從泵入口放大氣（一般購買的機組都有自動放閥）；斷電后再斷水。



　　5性能特點



　　旋片真空泵是由旋片分隔的泵腔工作室容積周期性變化以實現抽氣的真空泵，當采用工作液來進行潤滑并填充泵腔死隙，分隔排氣閥和大氣時，即為通常所稱的迅達真空泵的旋片真空泵，在性能上有如下特點：



　　體積小、重量輕、噪音低；

　　設有氣鎮閥，可抽除少量水蒸氣；

　　極限真空度高；

　　內裝強制進油，潤滑充分，性能可靠；

　　設有自動防返油雙重保險裝置；
　　保持進氣壓強為1.33×10Pa時仍可連續運轉；

　　不漏油、不噴油、不污染工作環境,排氣裝置有專配油霧收集器；

　　可以配備小口徑轉換接頭和國際標準的KF接口。



　　6使用特點：

　　抽氣速率： 4~100L/S (升/秒)；

　　極限壓強： ≤6*10-2Pa (帕)；

　　極限真空： ≤1.3Pa (帕)；


　　氣體類型： 常溫無其它混合物的清潔干燥空氣，不許有含其它粉塵及水分的空氣。


　　工作要求： 進口壓強在大于6500Pa時連續工作時間，不得超過3分鐘以免噴油引起泵損。


　　工作要求： 進口壓強在小于1330pa的條件下，允許長時期連續工作。


　　環境溫度： 真空泵一般在不低于5℃的室溫及不高于90%的相對溫度的環境內使用。
